Mikro Anahtar 5a 125 250v

Mikro Anahtar 5a 125 250v125 v AC ve 250 v AC ile belirtilen çalışma limitlerinde maksimum 5a'ya kadar elektrik devrelerini açıp kapatmak için kullanılan minik ani hareket anahtarıdır. Genellikle elektronik cihazlarda, kontrol sistemlerinde, otomatlarda, ofis ekipmanlarında, kapı ve kapaklarda, beyaz eşyada vb. kullanılır.

Mevcut değerin yanı sıra yük tipinin, aktüatör tipinin, kuvvetin, terminal konfigürasyonunun, boyutların ve çevre koşullarının bileşenler için planladığınız kullanıma uygun olduğunu doğrulayın.

5A 125/250VAC Ne Demektir?

"5A 125/250VAC" tanımı tipik olarak, üreticinin önerdiği şekilde uygun yük ile kullanıldığında anahtarın 125 volt AC veya 250 volt AC voltajda maksimum 5 amper yönetebileceğini gösterir.
Bu spesifikasyon genellikle dirençli yükler için geçerlidir.

Motorlar, solenoidler, kompresörler, lambalar, transformatörler ve elektronik güç kaynağı üniteleri gibi cihazlarda yüksek ani akım veya elektrik arkı meydana gelebilir. Bu gibi durumlarda, farklı yük değerlerine sahip cihazların kullanılması veya uygun bir söndürme cihazının uygulanması gerekli olabilir.

Bu bir AC derecelendirmesini temsil eder. Ancak bu, anahtarın 125VDC veya 250VDC'de kullanım için onaylandığını garanti etmez. Devam etmeden önce daima atanan veri sayfasında farklı DC derecelendirmesini arayın.

Mikro Anahtar Nasıl Çalışır?

Mikro anahtar, hızlı hareket mekanizmasını kullanır. Aktüatör tam yerine ulaştığı anda iç yay hızla temas durumunu değiştirir. Bu nedenle minimum harekete ve sabit çalışma noktasına rağmen anahtarın mükemmel güvenilirliğini sağlar.

Tipik aktüatör tipleri arasında piston, menteşe kolu, makaralı kol ve simüle edilmiş silindir bulunmaktadır. Uygun aktüatör tipi, mevcut alan, hareket yönü ve işlem için gereken kuvvet ve mesafeye göre seçilir.

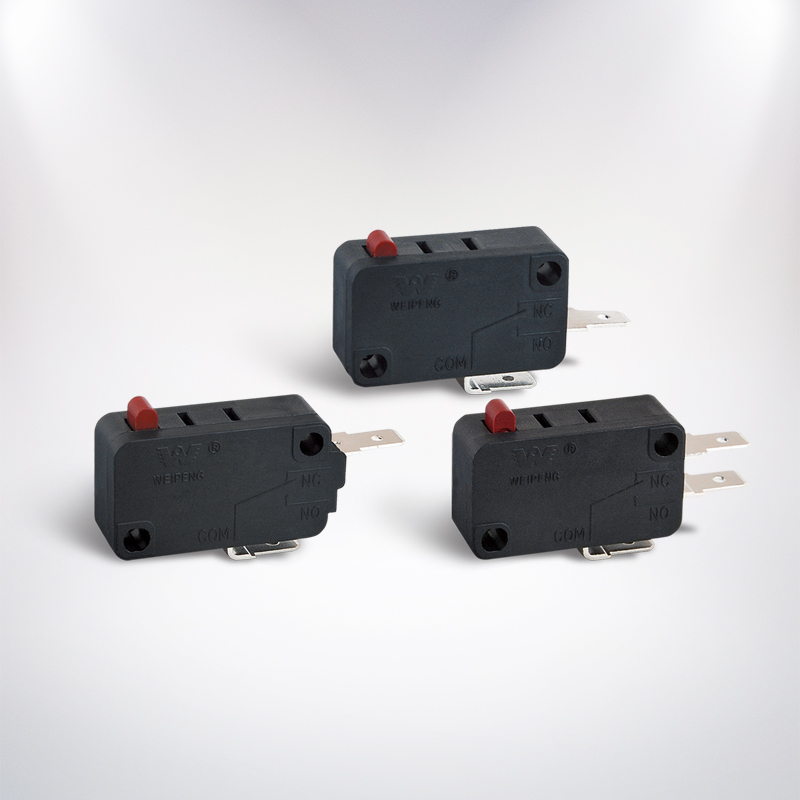

SPDT Terminal Yapılandırması

Birkaç 5A modeli SPDT modunda (Tek Kutuplu Çift Atış) çalışır. SPDT'deki ortak terminaller COM, NC ve NO'dur.

Aktüatöre basılarak devre etkinleştirildiğinde, COM'u NO ile birlikte kullanın. Öte yandan, devrenin bekleme durumunda kapalı kalması gerektiğinde ve aktüatör devreye girdiğinde açık hale geldiğinde COM'u NC ile birlikte kullanın. Kablolama işleminden önce gerçek anahtarın üzerindeki etiketi doğruladığınızdan emin olun.

Hassas Mikro Anahtar Nedir?

Hassas bir mikro anahtar oldukça düşük kuvvetle çalışır. Anahtarın hafif bir kapı, plastik tırnak, küçük mekanizma veya sınırlı hareket yardımıyla çalıştırıldığı durumlarda kullanışlıdır.

Hassasiyet mevcut derecelendirmeden daha fazlasıyla belirlenir. Aşağıdaki özellikleri kontrol edin:

• Çalıştırma kuvveti ve serbest bırakma kuvveti
• Ön seyahat ve aşırı seyahat
• Çalışma konumu
• Aktüatör tipi ve uzunluğu
• Mekanik ve elektriksel ömür

Makaralı kolun kullanılması, harici sistem için gereken çabayı en aza indirebilir. Ancak yanlış hizalama, yanal gerilime ve erken arızaya yol açabilir. Aşırı hareket spesifikasyonunu aşmadan çalışmalı ve düzgün çalışmalıdır.

5A, 10A, 16A ve 21A Mikro Anahtarlar

Mikro anahtarlar, 5A, 10A, 16A ve 21A olmak üzere farklı akım değerleri versiyonlarında üretilir. Daha yüksek akım derecesi mutlaka doğru seçim değildir; anahtarın uygulama voltajına, yük tipine, ölçümlere, terminal tipine ve standartlara uygun olması çok önemlidir.

Hem 125V hem de 250V'de 5A dereceli bir Mikro Anahtara 10A, 16A ve 21A dereceli diğer modellerle baktığınızda, yalnızca derecelendirmeye bakmak yerine tüm özellikleri karşılaştırmalısınız. Yüksek dereceli anahtar, montaj delikleri, aktüatör hareketi, terminal konumu ve kontak boyutları gibi tasarım özellikleri açısından düşük dereceli modellerden farklı olabilir.

Yük ve Güvenlik Hususları

Yükü bağlamadan önce sadece normal akımı değil aynı zamanda ani akım veya başlatma akımını da tanımlamak gerekir. Dirençli yüklerin üstesinden gelmek normalde endüktif veya kapasitif yüklerden çok daha kolaydır. Normal akım 5 A'nın altında olsa bile motorlar ve solenoidler kontaklara zarar verebilecek kıvılcımlar üretebilir.

Ana uygulamalarda uygun izolasyon, aşırı yük koruması, mekanik koruma ve muhafaza kullanılmalıdır. Anahtarın doğru kurulumu normalde, ekipman tasarımında ve yerel elektrik düzenlemelerinde belirtildiği gibi iletken teli kesecek şekilde yapılmalıdır.

Bu konuyla ilgili kurulum veya test çalışmalarından önce şebeke beslemesini kesin. Şebeke voltajının kablolaması ya tamamlanmalı ya da kalifiye bir profesyonel tarafından kontrol edilmelidir.

Montaj ve Kurulum İpuçları

Sipariş vermeden önce daima gövde boyutlarını, montaj deliği aralığını, aktüatör yüksekliğini, terminal tipini ve çalışma konumunu kontrol edin. Benzer görünen anahtarların mutlaka birbirinin yerine kullanılması gerekmez.

Aktüatör doğru yönde bastırılmalı ve üretici tarafından aksi belirtilmediği sürece sert mekanik durdurucu olarak kullanılmamalıdır. Aşırı darbe, yan basınç, nem, rutubet ve titreşimden kaçınılmalıdır.

Yaygın olarak kullanılan farklı türde terminaller vardır; lehim terminallerini, hızlı bağlantı tırnaklarını, PCB pinlerini ve kablo terminallerini içerir. Stil, kullanılan montaj tekniğine ve alanın kullanılabilirliğine göre seçilebilir.

Doğru Model Nasıl Seçilir?

Satın almadan önce bu kontrol listesini kullanın:

• AC veya DC voltajını ve gerçek yük akımını doğrulayın.
• Yükün dirençli, endüktif, kapasitif, motor veya lamba olup olmadığını belirleyin.
• Devreye göre SPDT, SPST-NO veya SPST-NC'yi seçin.
• Gerekli çalışma kuvvetini ve aktüatör stilini seçin.
• Montaj boyutlarını ve terminal konumlarını karşılaştırın.
• Çalışma sıcaklığını, sızdırmazlığı, elektrik ömrünü ve onayları kontrol edin.
• Tam parça numarası için resmi veri sayfasını isteyin.

SSS: Hassas Mikro Anahtar SPDT 5A 125/250VAC

Hassas mikro anahtar SPDT 5A 125/250VAC nedir?

Anahtar, ortak bir terminale ve çift çıkışa sahip, düşük güçlü ve hızlı hareket eden bir cihazdır. Kontrollü koşullar altında çalıştırıldığında maksimum akım değeri 5A'dır.

250VDC için kullanabilir miyim?

Hayır, 125/250 VAC işareti AC değerini temsil etse de DC voltajı için bir değer vermez. Her zaman DC voltajı ve belirtilen akım değerine sahip bir anahtar arayın.

HAYIR ve NC arasındaki fark nedir?

Normalde açık olan anahtar, anahtar üzerinde hiçbir şeye basılmadığında elektriğin akmasına izin verirken normalde kapalı olan anahtar, aktüatöre basıldığında elektriğin akmasına izin verir.

5A mikro anahtar bir motoru kontrol edebilir mi?

Motorun akımı 5A'in altında olmasına rağmen anahtar düzgün çalışmayabilir. Anahtarın kapasitesini aşabilecek başlatma akımını ve endüktif arkı tanımlayın. Motorun yük kapasitesine değer verin veya bir röle veya kontaktör kullanın.

5A'lik bir anahtarı 16A veya 21A'lık bir modelle değiştirebilir miyim?

Bu yalnızca yedek parçanın boyutlar, aktüatör hareketi, terminal düzeni, kontak düzeni, voltaj değeri ve sertifika açısından aynı boyuta sahip olması durumunda geçerlidir. Daha yüksek bir güç derecesi tek başına yeterli değildir.

Bir mikro anahtarın ömrü ne kadardır?

Bir ürünün ömrü yük, mesaj sıklığı, hizalama, ortam ve kurulum kalitesine göre belirlenir. Mekanik ve elektriksel ömür farklı terimlerdir; bu nedenle elektriksel ömür spesifikasyonlarına gerçek yüke göre uyulmalıdır.

Sonuç olarak,Mikro Anahtar 5a 125 250vYük ve mekanik parametreler uygunsa, küçük boyutlu AC kontrol ve konum algılama sistemleri için uygun bir seçenektir. Spesifikasyonları doğrulayın, SPDT için doğru terminalleri ve aktüatörü seçin ve önemli miktarda ani akıma sahip cihazlar veya zorlu elektromekanik uygulamalar için bir röle veya ağır iş çözümü kullanmaya başvurun.
