Işıklı Basmalı Anahtar: Türler, Kablolama ve Satın Alma Rehberi

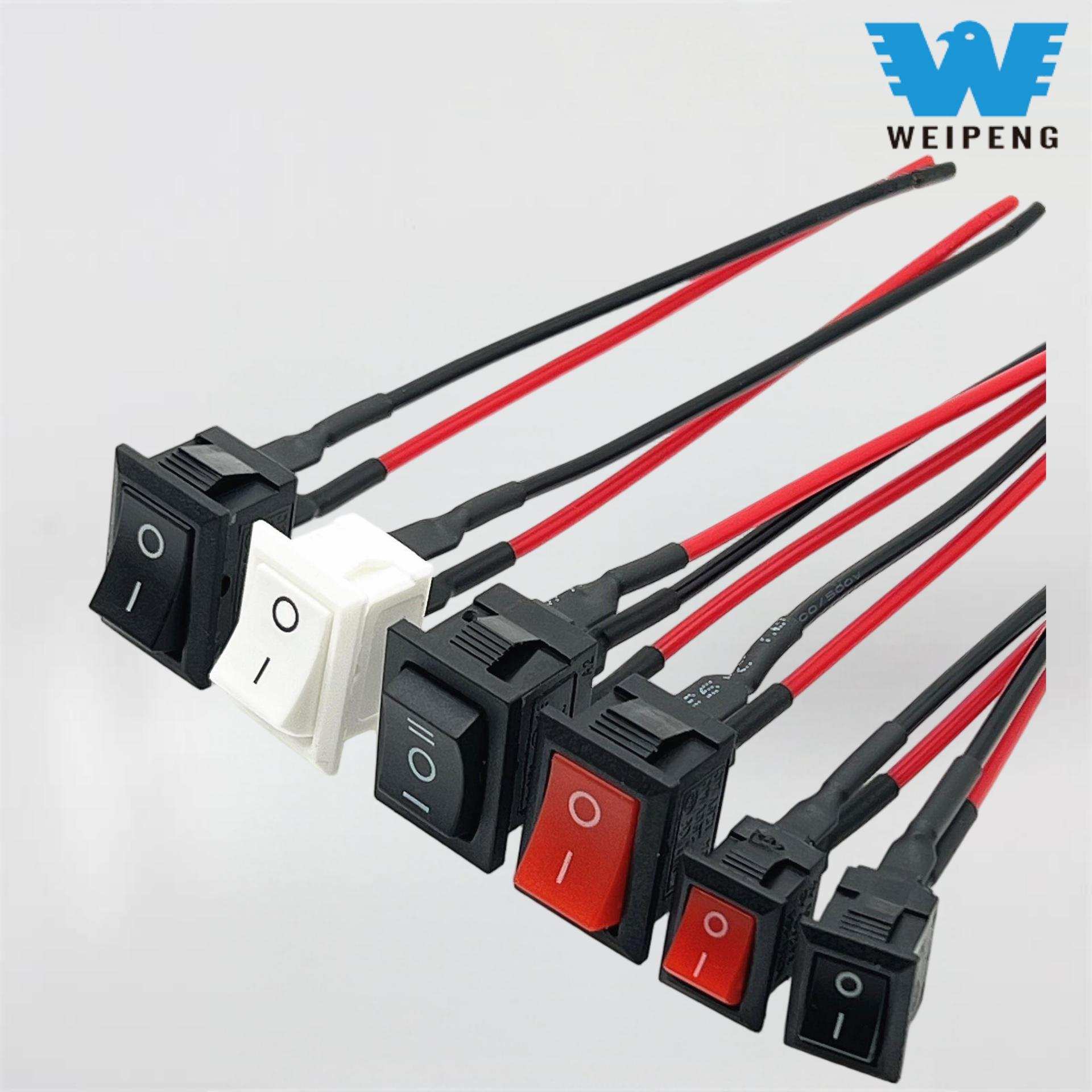

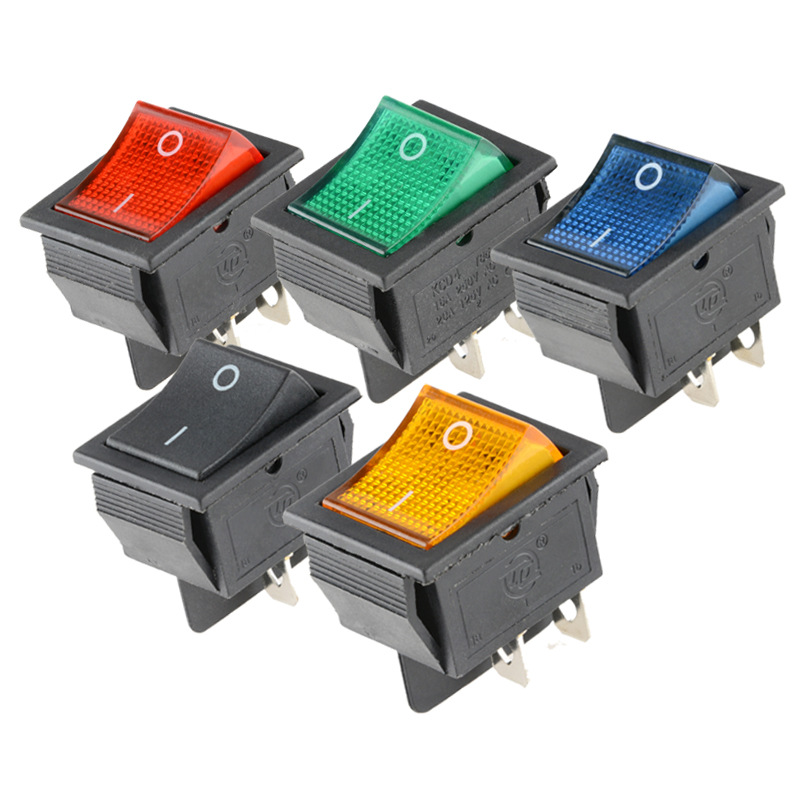

Aydınlatmalı bir basmalı anahtar, bir LED veya neon ışıkla birleştirilmiş bir tür açma/kapama anahtarı görevi görür ve bu, anahtarın açık/açık konumda olup olmadığını veya kolayca olmadığını gösterir. Göstergesi sayesinde basmalı anahtar, karanlık veya karmaşık kontrol panellerinde bile açıkça görülebilir. Aydınlatmalı basmalı anahtarlar arabalarda, teknelerde, karavanlarda, bisikletlerde, ev aletlerinde, endüstriyel makinelerde, elektrik kontrol sistemlerinde vb. birçok uygulamada kullanım alanı bulmuştur.

Işıklı basmalı anahtarların hem alçak gerilim devrelerinde hem de yüksek gerilim sektörlerinde kullanılması mümkündür. Otomotiv uygulamalarında kullanılan 12V anahtarların yanı sıra ev ve endüstride kullanılan 120V AC anahtarlara da rastlamak mümkündür. Uygun tipi seçerken sistemin voltajı, akım değeri, yük tipi, terminal düzeni, anahtarın boyutu ve kurulum alanının belirlenmesi gerekir.

NedirIşıklı Basmalı Anahtar?

Bir basmalı anahtar bir malzemeden yapılmıştırBir elektrik devresini harekete geçirebilen sallanma mekanizması. Basmalı anahtar açık konuma itilir ve güç kaynağı, güç sağlanan ekipmana bağlanır. Ayrıca anahtarda, gücün açıldığını gösteren yerleşik bir LED veya neon bulunur.

Anahtar, cihazın tasarımına ve kurulumuna bağlı olarak güç alıp almadığını, açık olup olmadığını veya çalışan başka bir devrenin olup olmadığını gösterebilir. Türüne bağlı olarak anahtarı bağlamanın birkaç farklı yolu vardır. Ancak kuruluma başlamadan önce üreticinin kablolama talimatlarına ve işaretlerine başvurduğunuzdan emin olun.

Yaygın Işıklı Basmalı Anahtar Türleri

İki Terminalli Basmalı Anahtarlar

İki terminalli anahtar, basit açma ve kapama modunda çalışacak şekilde tasarlanmıştır. Genel olarak konuşursak, bu tip anahtarlama cihazı hem yük hem de elektrik besleme devrelerine bağlanır ve enerji verildiğinde LED'i yakabilir. Bazı LED türleri polariteden etkilenir, bu nedenle bağlantıların aşağıda anlatıldığı gibi yapılması gerekir.

Üç Terminalli Basmalı Anahtarlar

Üç terminalli tasarımlar, elektrik enerjisi girişi, değiştirilebilir sinyaller ve topraklama bağlantısı için hükümlerle karakterize edilir. Toprak bağlantısı için ayrı bir terminale sahip olmanın bir sonucu olarak, söz konusu gösterge sorunsuz bir şekilde çalışabilir. Bu tip tasarım otomobillerde ve teknelerde sıklıkla kullanılmaktadır.

Dört ve Beş Terminalli Basmalı Anahtarlar

4 ve 5 terminalli anahtarlar bağımsız aydınlatma, çift kutuplu anahtarlama veya çoklu çıkış sağlayabilir. Uygun kablolama devrenin dahili konfigürasyonuna bağlı olmasına rağmen, daha karmaşık kontrol kafaları için uygundurlar. Bu nedenle standart terminal yerleri üzerinden kablolama işlemini basitleştirmek yerine verilen şemaya uyulmalıdır.

SPST, SPDT ve DPDT Yapılandırmaları

SPST anahtarı yalnızca tek bir devreyi tamamlama ve onu yalnızca açıktan kapalıya geçirme yeteneğine sahiptir. SPDT anahtarları bir girişi açar ve iki çıkışta çalışır. DPDT anahtarları iki devre üzerinde çalışır ve girişleri seçme veya polariteyi tersine çevirme yeteneğine sahiptir. SPST anahtarı, bir lambayı açmak gibi tipik uygulamalar için kullanılan en yaygın anahtar biçimidir.

NedirIşıklı Basmalı Anahtar12V Ne İçin Kullanılıyor?

Aydınlatmalı 12 volt basmalı anahtar, 12 volt doğru akım (DC) beslemeli elektrik devrelerinde kullanılmak üzere tasarlanmıştır. Tipik uygulamalar şunları içerir:

• Otomotiv ve motosiklet aydınlatması
• LED ışık çubukları ve çalışma lambaları
• Soğutma fanları ve su pompaları
• Tekne ve Karavan aksesuarları
• Gösterge paneli ve kontrol paneli ekipmanları
• Pille çalışan elektrik sistemleri

12V standardı anahtar için üst akım sınırını şart koşmaz. Örneğin bir anahtarın 20A akımda 12V güçte çalışabileceği söylenebilir. Ancak motor ve pompa gibi bazı makineler çalıştırma sırasında daha fazla akım çekebilir. Bu amaçla yüksek akımları veya endüktif yükleri kontrol edecek uygun röleler kullanılmalıdır.

Doğru Işıklı Basmalı Anahtar Nasıl Seçilir

Gerilimi ve Akım Değerini Kontrol Edin

Devrenin voltajına ve akımına uygun çalışacak bir anahtar seçin. Örneğin, 12V DC değerine sahip bir anahtar, 120V veya 230V AC gerilime sahip bir devre için kullanılmamalıdır. Normal çalışma akımına ek olarak yükün başlatma veya ani akımını da dikkate almak gerekir.

Yük Türünü Göz önünde bulundurun

Elektrik motorları, pompalar, ısıtma cihazları, ampuller ve LED sürücüler anahtarlara farklı yükler bindirir. Yalnızca dirençli yükleri dikkate alan değerler, elektrik motorları gibi endüktif yüklere uygulanmayabilir. Anahtarların seçimi, taşımaları gereken yüklere göre yapılmalıdır.

Montaj Boyutlarını Onaylayın

Sipariş vermeden önce panel kesiğinin ölçüsünü, panelin kalınlığını, tutma tırnağının konumunu ve panelin arkasından açıklıkları kontrol ettiğinizden emin olun. Bir anahtar öndeki deliğe girebilir ancak yine de diğer parçalarla ve kablolarla çarpışabilir.

Gösterge Özelliklerini İnceleyin

LED göstergelerin güç tüketimi çok düşük olduğundan genellikle 12V sistemlerde kullanılır. LED'in dahili bir direnç içerdiğinden emin olun ve polaritesi olup olmadığını doğrulayın. Farklı voltaja sahip bir anahtarın kullanılması göstergenin yanlış yönlendirilmesine neden olabilir.

Çevre Korumasını Düşünün

Dış mekanda, iç mekanda, deniz ortamında, tozlu ve titreşimli ortamlarda kullanılacaksa neme karşı dayanıklı ve paslanmayı önleyici özelliğe sahip anahtarları seçmeliyiz.

Işıklı Basmalı Anahtarı Nasıl Kablolarsınız?

Işıklı bir basmalı anahtarın kablolanması, terminal sayısı ve düzeni de dahil olmak üzere belirli bir anahtarın özelliklerinin tanımlanmasını içerir. Çalışmaya başlamadan önce daima güç kaynağını kesin ve terminallerin her birini doğru şekilde tanımlayın. Güç şebekesine bağlantı yalnızca kalifiye teknisyenler tarafından yapılmalıdır.

Tipik Üç Terminalli 12V Kablolama

Sigortalı pozitif besleme -> Güç veya giriş terminali
Anahtarlamalı çıkış -> Yükün pozitif terminali
Sistem negatif -> Toprak terminali ve negatif yük

Göstergenin açıldığını gösterecek şekilde, anahtar açılır açılmaz yükte elektrik mevcut olacaktır. Sigorta, kaynağın yani akünün hemen yanına monte edilmelidir. Sigortanın değeri aynı zamanda kablo tipine ve devrenin özelliklerine de uygun olmalıdır.

Tipik İki Terminalli Kablolama

Pozitif besleme -> Anahtar terminali 1
Terminal 2'yi değiştirin -> Pozitif yük
Negatif yükle -> Sistem negatif

Bir anahtar, polariteye duyarlı bir LED içerdiğinde, pozitif ve negatif kabloların doğru şekilde bağlanması önemlidir. Uçların ters çevrilmesi durumunda, anahtar doğru çalışmasına rağmen LED yanmayacaktır.

Kablolama ve Güvenlik Hususları

Tüm bağlantıların güvenli olduğundan emin olmak için uygun akım değerine sahip bir kablo kullanın ve yalıtımlı terminallerin yanı sıra ısıyla daralan makaronlardan yararlanın. Kabloları keskin köşelerin, yüksek ısı kaynaklarının veya hareket yaratabilecek alanların yakınına yönlendirmeyin. Araçlarda kablo demetinin titreşime ve aşınmaya maruz kalmadığını kontrol edin. Deniz kabloları için, kullanılan kabloların yanı sıra konnektörlerin de korozyona uğramadığından emin olun.

Işıklı anahtarlamalı anahtar, devre kesicinin, doğru topraklamanın veya sigortanın yerine geçmez. Anahtar çok ısınırsa, erirse, rengi değişirse, kıvılcım çıkarsa veya yanık kokusu yayarsa, bu durum aşırı akım, gevşek bağlantı, hatalı kontaklar veya yükü kaldıramayacak kadar ince kablolar gibi bir elektrik arızasının göstergesi olabileceğinden kapatılmalıdır.

YaygınIşıklı Basmalı AnahtarSorunlar

Gösterge Yanmıyor

Bazı yaygın nedenler arasında kutupların ters olması, toprak bağlantısının eksik olması, terminallerin tanımlanmasında hata yapılması veya farklı bir voltaj için tasarlanmış bir göstergenin kullanılması sayılabilir. Kurulum işini üreticinin bağlantı şemasıyla doğru şekilde karşılaştırın ve doğru terminallerde voltajın mevcut olduğunu doğrulayın.

Yük Çalışıyor Ancak Gösterge Çalışmıyor

Anahtar kontakları iyi iletilse bile cihazın ayrı bir topraklama veya güç kaynağına sahip olup olmadığını kontrol etmek de aynı derecede önemlidir. Ayrıca ünitenin diğerlerinden ayrı çalışan bir ışık kaynağına sahip olup olmadığını da kontrol edin.

Anahtar Kapalıyken Gösterge Açık Kalır

Bazı switch modelleri girişlerine enerji verildiğinde yanacak şekilde çalışırlar. Bu davranış söz konusu cihaz için normal olabilir. Anahtarı değiştirmeden önce anahtar gösterge devresini kontrol ettiğinizden emin olun.

Gösterge Titriyor veya Anahtar Isınıyor

Gevşek bağlantılar, voltaj düşüşü, yüksek akım akışı veya uygun olmayan yükler gibi sorunlar titremeye ve aşırı ısınmaya neden olabilir. Bu durum, devrenin bağlantısı kesilerek ve anahtarın derecesi, kablo boyutu ve cihazın nasıl bağlanıp yüklendiği incelenerek araştırılmalıdır. İhtiyaç duyulması halinde motor, pompa veya yüksek akım çeken diğer yükler için röle kullanımı gerekebilmektedir.

Sıkça Sorulan Sorular

Işıklı bir basmalı anahtar topraklama kablosu gerektirir mi?

Durum her zaman bu değildir. İki terminalli tip sayaçlarda göstergeler dahili olarak bağlanır, bu da ayrı bir topraklamaya gerek olmadığı anlamına gelir. Üç terminali olan modellerin her zaman kendi toprak noktaları olmalıdır. Her zaman ilgili terminalleri ve ürünlerin özelliklerini doğrulayın.

12V ışıklı basmalı anahtar LED ışıkları kontrol edebilir mi?

Anahtar, sistemin voltajına, nominal çalışma akımına ve LED sürücüsünün başlatma akımına karşılık gelen bir değere sahip olduğundan bu iddia geçerlidir. Daha büyük LED çubukları veya birden fazla armatür kullanıldığında röle gerekebilir.

12V basmalı anahtar ev elektriğiyle kullanılabilir mi?

Hayır, 12V DC için derecelendirilmiş bir basmalı anahtar 120V veya 230V AC ile kullanılamaz. Bir AC anahtarının AC voltajı, akımı, yük türleri ve ev elektriğine yönelik geçerli güvenlik standartlarına göre sınıflandırılması gerekir.

LED basmalı anahtarım kapalıyken neden hafifçe parlıyor?

Cihazdan veya devredeki yükten gelen küçük bir kaçak akım, loş ışık üretir. Bazen bu düzenleme yerine yük tarafında farklı bir anahtar, röle veya cihazın kullanılmasına da başvurulabilir.

Bir basmalı anahtarı nasıl test edebilirim?

Sürekliliğini test etmek için anahtarın güç kaynağından çıkarılması ve multimetrenin süreklilik moduna ayarlanması gerekir. Anahtarın çalışması, çalışma sırasında hem açık hem de kapalı tepki verecek şekilde olmalıdır. Asla enerji verilmiş bir devre üzerinde süreklilik testi yapmayın.

Yeterli derecede aydınlatılmış bir basmalı anahtar, bulunduğu ortama uygun voltaj, akım, yük tipi, terminaller, boyut ve fonksiyon özelliklerine sahiptir. Küçük bir 12V aksesuarı etkinleştirmek için SPST anahtarı uygun bir seçimdir. Motorlar veya ağır ekipmanlar söz konusu olduğunda röleye ihtiyaç duyulacağı gibi diğer elektrik sistemlerinde de sigortalara ve uygun kablolara ihtiyaç duyulacaktır.
