Basmalı Anahtar Açık Kapalı Konumu: Yeni Başlayanlar ve Uzmanlar İçin Tam Kılavuz

Anlamakbasmalı anahtarın açma-kapama konumuelektrikli veya elektronik cihazlarla uğraşan profesyoneller ve amatörler için çok önemli bir faktördür. Basmalı anahtar, ev eşyaları, araba gösterge panelleri, bilgisayar ekipmanları, elektrik prizleri ve fabrikalar gibi çeşitli yerlerde çeşitli şekillerde kullanılmaktadır. Basmalı anahtarın çalışıp çalışmadığını belirleme yöntemlerinin yanı sıra yapısını, işleyişini ve arızasını öğrenmekle ilgileniyorsanız, cevapları kesinlikle bu kılavuzda bulacaksınız.

Rocker Anahtarı Nedir?

Basmalı anahtar, dikey olarak hareket etmek yerine basıldığında sallanan bir elektrik anahtarıdır. Sallanma aynı zamanda devreyi tamamlar veya keser ve elektrik akımını kontrol eder. Rocker anahtarları mühendisler arasında popüler hale geldi. Güçlüdürler, kullanımı kolaydır ve güvenilirdirler. Tasarımları, şekilleri ve boyutları açısından çok sayıda basmalı anahtar türü vardır, ancak bunların temel rolü aynı kalır: güvenilir bir şekilde açmak ve kapatmak.

Bir Basmalı Anahtarın Açık ve Kapalı Konumunu Belirleme

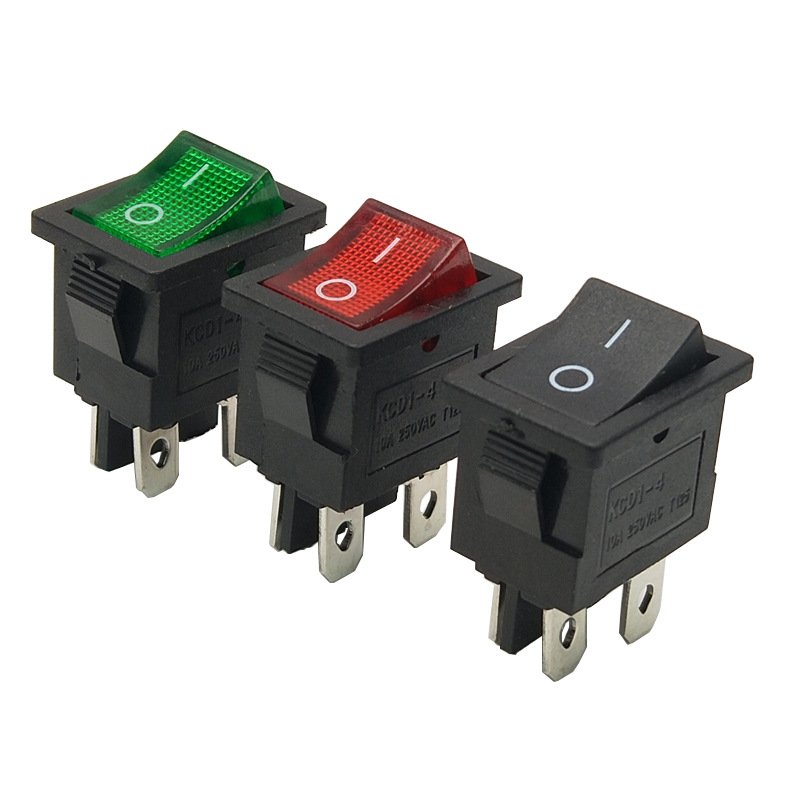

Basmalı anahtarlar dünyasına katıldığınızda akla gelen ilk sorulardan biri şudur: Anahtarın açık veya kapalı olduğu nasıl anlaşılır? Endüstri, bazı genel göstergeler ortaya koyarak görevi basitleştirdi. Anahtarın ön tarafında yazılı veya üzerine kabartmalı uluslararası semboller bulun.

I= AÇIK
O= KAPALI

Anahtarın "I" yazan işaret yönüne kaydırılması söz konusu elektrik devresini tamamlayacak ve cihazı açacaktır. Anahtar "O" işareti yönünde çevrilirse bağlantı kesilir ve cihaz çalışmayı durdurur. Bu kadar basit işaretler sayesinde güvenlik garanti edilebilir. Bazı durumlarda, "AÇIK" için kırmızı renk ve "KAPALI" için siyah veya beyaz renk okunarak renk değerleri kullanılabilir.

Basmalı Anahtarların Ortak Konfigürasyonları

Basmalı anahtarlar birden fazla konfigürasyona sahiptir: tek kutuplu tek atışlı (SPST), çift kutuplu tek atışlı (DPST), tek kutuplu çift atışlı (SPDT) ve çift kutuplu çift atışlı (DPDT). Seçilen konfigürasyon basmalı anahtarın kaç devrede çalışabileceğini gösterir. Ayrıca anahtarın birçok konumda işlevini yerine getirip getiremediğini ortaya koyar.

Standart olarak açma-kapama işlevi, bir ucun güç kaynağını açtığı (AÇIK) ve diğer ucun kapattığı (KAPALI) olduğu SPST tasarımına aittir. Ancak DPDT veya SPDT anahtar türleri devrede yön değiştirmek veya farklı bağlantılar yapmak için daha fazla konum içerebilir. Basmalı anahtarınızın tasarımının farkında olmak, onu doğru şekilde bağlamanıza ve kullanmanıza yardımcı olur.

Basmalı Anahtarların Uygulama Alanları ve Açma/Kapama Konumları

Kullanışlı tasarımları ve kullanım basitlikleri nedeniyle basmalı anahtarlar birçok cihazda bulunur. Açık ve kapalı konumun doğru tanımlanmasının önemli olduğu ana uygulamalar şunlardır:

Ev Aletleri: Kahve makineleri, su soğutucuları, elektrikli süpürgeler ve vantilatörlerde kullanım kolaylığı nedeniyle basmalı anahtarlar tercih edilmiştir.
Otomotiv: Kontrol panelinin, camların, ayarlamaların ve aydınlatmanın kontrol edilmesi söz konusu olduğunda basmalı anahtarın konumu her şeydir.
Endüstriyel: Ağır makineler her zaman açıkça işaretlenmiş ve güvenilir anahtarlamalara güvenmiştir.
Elektronik ve Bilgisayarlar: Güç ve yönetimle ilgili herhangi bir sorunu önlemek için elektrik şeritlerinin, ekranların ve kasaların basmalı anahtarlardan yararlandığını söylemeye gerek yok.

Verilen örneklerde de görüldüğü gibi basmalı anahtar hakkındaki bilgilerin anlaşılması, cihazların sorunsuz ve güvenli çalışması için çok önemlidir. Fiziksel konum ve sembollerin anlamlarını anlamak, hasara veya yaralanmaya yol açabilecek cihazların istenmeden başlatılmasını ve/veya durdurulmasını önlemeye yardımcı olur.

Açık-Kapalı Konumu için Görsel ve Fiziksel İpuçları

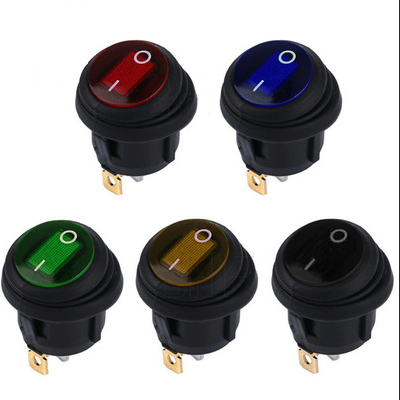

Temel "I" ve "O" sembollerinin yanı sıra basmalı anahtarlar, kullanıcıların durumunu hızlı bir şekilde anlayabilmesi için farklı görsel ve dokunsal sinyaller de içerebilir. Bazı anahtarlarda, anahtar açıldığında bir neon ampulün veya bir LED'in açıldığı ışıklı işaretler bulunur. Ek olarak, açık ve kapalı tarafların hissedilmesini sağlamak için sağlam bir kenara veya çift oyuk yüzeye sahip olabilen dokunsal göstergeli anahtarlar da mevcuttur.

Anahtarın fiziksel özellikleri de değerli bilgiler sağlar. Çoğu durumda, "AÇIK" ayarı anahtarın operatöre doğru aktarılmasını gerektirirken, "KAPALI" konumu anahtarın ters yönde döndürülmesi anlamına gelir. Panellere monte edilen cihazlarda, belirli düzenlemelere göre "ON" üst kısımda veya kullanıcının yakınında olacak şekilde anahtarın standart yerleşimini sürdürme seçeneği bulunabilir.

Doğru Açma-Kapama İşlevi için Basmalı Anahtar Nasıl Kurulur ve Kablolanır

Basmalı anahtarın doğru ayarlanması, anahtarın açık ve kapalı durumunun amaçlanan şekilde çalışmasını sağlar. Süreç aşağıdaki gibidir:

Adım 1: Anahtar Türünü Tanımlayın
Hangi anahtarı kullandığınızı öğrenmek için bunun bir SPST, DPST, SPDT veya DPDT anahtarı olup olmadığını belirleyin çünkü kablo bağlantılarınızı belirleyecektir.
Adım 2: “I” ve “O” Sembollerini Bulun
Anahtarı montaj parçasına yerleştirirken “I” harfinin uygun tarafa baktığından emin olun.
Adım 3: Terminalleri Bağlayın
Kablolama genellikle güç kaynağını "canlı" terminale bağlamak ve cihazı üreticinizin talimatlarına göre "yük" terminaline bağlamaktan ibarettir.
Adım 4: Anahtarda Testleri Çalıştırın
Anahtarı bağlamayı bitirdikten sonra “I” tuşuna bastığınızda anahtarın cihazınızı açtığından ve “O” harfinin cihazı kapattığından emin olmak için bir kontrol yapın.

Basmalı anahtarın yanlış şekilde takılması, açma/kapama fonksiyonunun tersine dönmesine neden olabilir, bu da kafa karıştırıcı olduğu kadar tehlikeli de olabilir. Kurulumun nasıl çalıştığından emin değilseniz kalifiye bir elektrikçiye başvurarak anahtarın üreticisi tarafından verilen kablo bağlantı şemalarını anlama konusunda yardım istemeniz iyi olur.

Basmalı Anahtarlarla İlgili Güvenlik Hususları

Elektrikli kumandalar söz konusu olduğunda güvenlik son derece önemlidir. Bulmak için izlenecek birkaç en iyi uygulamayı burada bulabilirsiniz.basmalı anahtarların açma-kapama konumu:

Net İşaretler: Anahtarlarınızı "I" ve "O" harfleriyle açıkça işaretlediğinizden emin olun veya gerekirse çıkartmalar kullanın. Tutarlılık: Anahtarları takarken, açma/kapama yönünün diğer cihazlara veya panellere takılma şekliyle tutarlı olduğundan emin olun. Kazara Anahtarlamadan Kaçının: Endüstriyel ve kalabalık işyerlerinde tehlikeli olabileceğinden koruması, kapağı veya kilitleme mekanizması olmayan anahtarları kullanmaktan kaçının. Periyodik Servis: Anahtarlarda aşınma ve yıpranma belirtileri, soluk işaretler veya arızalara neden olabilecek diğer kusurlu unsurlar olup olmadığını düzenli olarak kontrol edin.

Bu güvenlik önlemlerini uygulayarak sadece kendinizin değil başkalarının da basmalı anahtarın açık-kapalı konumunu belirleyebilmesini ve olası elektrik sorunlarından kaçınmasını sağlarsınız.

Sıkça Sorulan Sorular

Bir anahtarın açık veya kapalı konumda olduğu nasıl anlaşılır?Basmalı anahtarların çoğunluğu ortak grafik sinyalleri kullanır: "I", aktüatörün bir AÇIK işlevi gerçekleştirdiğini, "O" ise bir KAPALI işlevi gerçekleştirdiğini gösterir. “I” tarafı devreyi tamamlayan, “O” tarafı ise devrenin bağlantısını kesen kısımdır. Hiçbir sinyalin sağlanmadığı durumlarda üreticinin kılavuzuna bakın. Ayrıca bazen anahtarlar ON konumundayken yanabiliyor veya kullanıcıya doğru itilen taraf ON konumunda olacak şekilde konumlandırılabiliyor. Konumunun belirlenmesi için anahtarların değiştirilmesiyle yapılan basit bir test de yapılabilir.

AÇIK durumdayken tüm basmalı anahtarlar yanıyor mu?Aydınlatma tüm basmalı anahtarlarda mevcut değildir. Işıklı anahtarlar ortam karanlık olduğunda biraz yardımcı olsa da, normal bir anahtar yalnızca işaretleme veya hissi kullanabilir.

Kendi başıma bir basmalı anahtar takabilir miyim?Evet, doğru kablolama prosedürünü ve güvenlik standartlarını gözlemlerseniz. Anahtarın özelliklerini kontrol ettiğinizden ve doğru yönlendirildiğinden ve düzgün çalıştığından emin olmak için kablo bağlantı şemalarına başvurduğunuzdan emin olun.

Anahtar ters takılırsa ne olur?Yanlış monte edilirse basmalı anahtar ters yönde çalışabilir - "O" tarafına basıldığında cihazın açılmasına ve kafa karışıklığına neden olmasına ve tehlike oluşturmasına neden olabilir. Yönlendirmeyi doğru şekilde kontrol etmeli ve kurulumdan sonra anahtarın işlevselliğini kontrol etmelisiniz.

Basmalı anahtarlar yüksek akımlı cihazlar için uygun mudur?Yüksek voltaj ve yüksek akım uygulamalarıyla mükemmel şekilde çalışabilen çok sayıda basmalı anahtar vardır; ancak derecelendirmelerin başvurunuz için yeterli olduğundan emin olmanız her zaman tavsiye edilir. Yetersiz değerlere sahip bir anahtarın kullanılması aşırı ısı oluşumuna veya arızalara neden olabilir.

Basmalı Anahtar Açma-Kapama Sorunlarını Giderme

Basmalı tip anahtarlara sahip bazı makineler, durumlarındaki değişikliklere uygun şekilde yanıt vermez. Anahtarın açma ve kapama işleviyle ilgili sorun giderme, hem anahtarın hem de devrenin araştırılmasını içerir:

- Başlangıç ​​olarak, konumu belirlemek amacıyla ışıklı göstergelerle birlikte "I"/"O" sembolleri gibi görsel göstergeleri de kontrol edin.
- Bundan sonra elektriği kapatın ve anahtarda herhangi bir aşınma, yıpranma, pas veya mekanik arıza olup olmadığını kontrol edin. Sallanma fonksiyonu/parçası herhangi bir arıza olmadan rahatlıkla çalışmalıdır.
- Anahtarın "I" konumuna çevrildiğinde başarıyla bir devre oluşturup oluşturmadığını ve "O" konumundayken devreyi kesip kesmediğini kontrol etmek için bir süreklilik test cihazı veya multimetre kullanın.
- Birden fazla anahtar varsa, bunların tek tip kurulumunu ve kablolama şemasına uygunluğunu sağlayın.

Bir anahtarın çalışması durdurulduysa anahtarın değiştirilmesi gerekebilir. Anahtarları değiştirirken, özellikle voltaj ve akım gereksinimleri söz konusu olduğunda, mümkün olduğunca orijinal özelliklere sahip anahtarları kullandığınızdan emin olun.

Açma-Kapama Kontrolü için Basmalı Anahtarlara Alternatifler

Basmalı anahtarlar bugünlerde en popüler anahtar türleri arasında yer alsa da, açma-kapama işlevi için mevcut olan tek seçenek bunlar değil. Diğer anahtar türleri arasında geçiş anahtarları, basmalı düğme anahtarları, döner anahtarlar ve sürgülü anahtarlar bulunur. Bu anahtar türlerinin tümü farklı tasarımlara ve özelliklere sahiptir. Örneklemek gerekirse, mafsallı anahtarlar, anahtarı bir konumdan diğerine çeken bir kol mekanizmasına sahiptir; basmalı düğmeli anahtarlar ise bir düğmeye basılıp bırakılarak etkinleştirilir. Anahtar türünün seçimi, belirli uygulamanın dayanıklılık, ergonomi veya estetik görünüm açısından neye ihtiyaç duyduğuna bağlıdır.

Basmalı Anahtarların Bakımı ve Değiştirilmesi

Açma-kapama konumuna ilişkin güvenilirliğini sağlamak için basmalı anahtarınızın bakımı gereklidir. Kir ve nemin varlığı işaretlere engel olabileceğinden, anahtarı temizlerken dikkatli olun. Eğer basmalı anahtarınız yapışkanlık hissetmeye başlarsa, arıza belirtileri gösteriyorsa veya hasar görmüşse, değiştirilmesi genellikle uygun tepkidir. Değiştirme, akım değeri, voltaj ve fiziksel boyutlara uygun olmalıdır. Daha önce tartışıldığı gibi aynı kablolama ve yönlendirme yöntemlerini kullanın.

En İyiyi SeçmekBasmalı AnahtarBaşvurunuz için

Bir basmalı anahtar seçerken, anahtarın değerlerinin cihazın elektrik ihtiyaçlarına uygun olduğundan emin olmak önemlidir. İdeal olarak, anahtarın açık ve kapalı çalışmasını gösteren net işaretlere sahip, dayanıklı malzemelerden yapılmış ve kullanımı kolay basmalı anahtarlar aranmalıdır. Anahtar görünürlüğün çok önemli olduğu bir ortamda kullanılacaksa ışıklı anahtarlar en iyi seçenektir. Yüksek akım cihazları, üst düzey kontaklara ve izolasyona sahip anahtarlar kullanmalıdır. Kullanıcıların basmalı anahtarın her zaman açık veya kapalı konumda olduğundan haberdar olmasını sağlamak ve böylece herhangi bir hatadan kaçınmak için anahtarın tasarımını dikkatli bir şekilde değerlendirin.

Özetlemek gerekirse, basmalı anahtarları açma-kapama konumunda ustalaşmak, sembolleri, fiziksel ipuçlarını, kablolamayı, kullanımı ve güvenliği anlamak anlamına gelir. Basmalı anahtarları dikkatli bir şekilde seçerek, kurarak ve bakımını yaparak elektrikli cihazlarınızın güvenli bir şekilde çalıştırıldığından emin olacaksınız. Teknisyen, mühendis, hobici veya sadece ev aletlerini kontrol eden biri olmanız fark etmez; Bu kılavuzu basmalı anahtarlarla ilgilenmenin yanı sıra sık karşılaşılan sorunları çözmek için kullanabilirsiniz.
