6 Pimli Basmalı Anahtar Nasıl Çalışır?

Muhtemelen iki kez düşünmeden bir tanesine hafifçe vurmuşsunuzdur. Bir basmalı anahtarın tatmin edici tıklaması her yerdedir; karter pompanızda, araba koltuğu ısıtıcısında veya taşlama makinesinde. Ancak standart bir ışık anahtarını çevirdiğinizde yalnızca bir kabloyu kırarsınız. Peki neden bir6 pinli basmalı anahtarAltında saklanan altı metal uca mı ihtiyacınız var? Çünkü bu küçük bileşen yalnızca bir açma/kapama düğmesi değil. Minik bir trafik polisi. Aynı anda iki bağımsız devreyi kontrol eder ve bazı durumlarda gücün canlı olduğunu belirtmek için yanar. Hadi başlığı açalım ve bu pimlerin gerçekte ne işe yaradığını görelim.

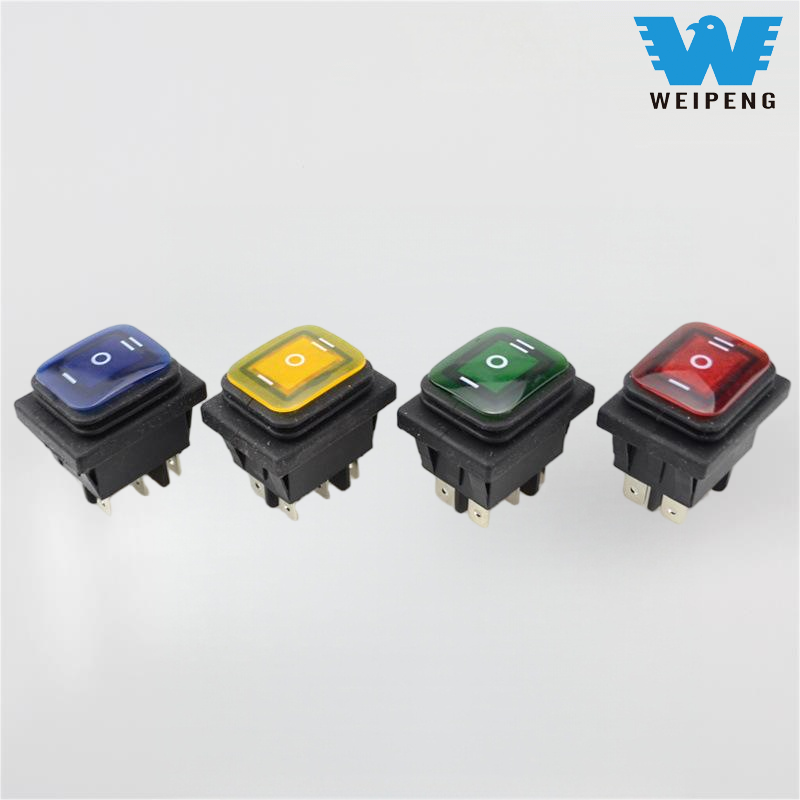

6 pinli basmalı anahtar, çift kutuplu, çift atışlı (DPDT) bir anahtardır. Basitçe söylemek gerekirse bu, iki ayrı cihazı veya bir cihazın iki işlevini aynı anda kontrol edebileceği anlamına gelir. Yalnızca tek bir kabloyu kesen basit 2 pimli anahtarın aksine, bu, bir motoru ters çevirmeniz veya iki güç kaynağı arasında geçiş yapmanız gereken daha karmaşık işler içindir.

Nasıl çalıştığını anlamak için pin düzenini bilmeniz gerekir. Mühendislik derecesine ihtiyacınız yok; onları çift olarak düşünün.

- Pin 1 ve 2 (Girişler): Bunlar sizin "ortak" terminallerinizdir. Genellikle ana güç kaynağınıza (pil veya duvar adaptörü) bağlanırlar.

- Pim 3 ve 4 (Çıkış Seti 1): Bunlar ilk cihaza veya ilk fonksiyona (örneğin, motorda "ileri") bağlanır.

- Pin 5 ve 6 (Çıkış Seti 2): Bunlar ikinci fonksiyona bağlanır (örneğin, "geri").

Çevirdiğinizde Ne Olur?

İşte sihir numarası. Salıncak, bastığınızda hareket eden metal bir köprüye sahiptir.

- Konum 1 (Yukarı/Açık A): Köprü, Pim 1'i Pim 3'e bağlar ve aynı anda Pim 2'yi Pim 5'e bağlar. Güç, İşlev A'ya akar.

- Konum 2 (Merkez/Kapalı): Hiçbir şey bağlanmıyor. Köprü nötr durumda. Devre öldü.

- Konum 3 (Aşağı/Açık B): Köprü, Pim 1'i Pim 4'e ve Pim 2'yi Pim 6'ya bağlar. Artık güç, İşlev B'ye akar.

Bir alıcı olarak, genellikle iki spesifik sorun için yalnızca 6 pinli bir basmalı anahtara ihtiyacınız vardır:

1.  Bir DC Motoru Ters Çevirme: Bir vinç veya asansör düşünün. Yukarı çıkmak için bir yöne pozitif voltaj göndermeniz ve aşağı inmek için polariteyi ters çevirmeniz gerekir. 4 pinli bir anahtar bunu güvenli bir şekilde yapamaz, ancak6 pinlitasarım "geçişi" dahili olarak yönetir.

2.  Çift Voltaj Kontrolü: Belki 12V ve 24V ile çalışan bir cihazınız vardır veya "pil gücü" ile "jeneratör gücü" arasında seçim yapmak istiyorsunuzdur. Bu anahtar her iki hattı da izole eder.

Işık Sorunu (Alıcılarda yaygın bir baş ağrısı)

Birçok 6 pinli basmalı anahtarın yerleşik bir LED'i vardır. Ancak bu ışıklar bir toprak yolu gerektirir. Anahtarınız yanmıyorsa, bozuk olduğunu varsaymayın. Muhtemelen "topraklama" pimine (markaya bağlı olarak genellikle Pim 7 veya ayrı bir terminal) belirli bir topraklama kablosu çekmeniz gerekir. LED'i göz ardı ederseniz mekanik anahtarlama hala iyi çalışıyor.

Paket Servis

Bir an için karmaşık bağlantı şemalarını unutun. Şunu unutmayın: bir6 pinli basmalı anahtartek bir muhafazaya yapıştırılmış iki ayrı 3 pimli anahtardır. Tek bir düğmeyi kullanarak iki farklı eylemi (yüksek/düşük hız veya ileri/geri gibi) gerçekleştirmek için mevcuttur. Projeniz bir motoru tersine çevirmeyi veya iki güç kaynağını yönetmeyi gerektiriyorsa, sonunda temel 2 pinli anahtarın neden bunu kesmeyeceğini biliyorsunuz.
