Yueqing Tongda Tel Elektrik Fabrikasının mikro anahtar serisinin referans modeli olan 2 Ayaklı Elektrikli Elbise Kurutma Rafı Sıfırlama Mikro Anahtarı, temel avantajları olarak "yüksek hassasiyet, ultra uzun kullanım ömrü ve çoklu senaryo uyarlanabilirliği" özelliğine sahiptir. Şirketin 35 yıllık anahtar üretim tecrübesini birleştirerek minimum temas aralığı ve hızlı aksiyon mekanizması sayesinde ev aletleri, otomotiv elektroniği, endüstriyel otomasyon ve diğer alanlarda anahtar kontrol bileşeni haline gelmiştir.
Mikro Anahtar Giriş
HK-14, sağlam tek parça muhafazaya ve geçmeli kontak mekanizmasına sahip, yüksek akımlı, ağır hizmet tipi standart bir mikro anahtardır. 21A@250VAC'ye kadar anahtarlama kapasitesiyle 2/3/4/6 pinli konfigürasyonları ve çok çeşitli özelleştirilebilir kolları destekler. Ev aletleri, endüstriyel ekipmanlar ve elektrikli aletler için ana kontrol anahtarıdır.
İnşaat ve Malzemeler
Muhafaza: Yüksek mukavemetli alev geciktirici termoplastik, darbeye ve ısıya dayanıklı
Kontaklar: Gümüş alaşımı (AgCdO/AgNi), ark dirençli, düşük temas direnci
Terminaller: 4,8 mm kalay kaplı bakır, geçmeli ve lehim uyumlu
Aktüatör: Piston/kol seçenekleri (düz, kavisli, makaralı vb.)
Performans Avantajları
Yüksek Akım Kapasitesi: 21A'e kadar, yüksek güçlü yükler için ideal
Sıçramasız Ani Hareket: Kısa hareket mesafesi ve sabit kontaklarla anında geçiş
Yüksek Esneklik: Çoklu pin çıkışı ve kollar, tamamen özelleştirilebilir
Endüstriyel Sınıfta Güvenilirlik: Geniş sıcaklık, IP40, zorlu ortamlar için tam onaylar
Mikro Anahtar Parametresi (Şartname)
| Teknik Özellikleri Değiştirin: | |||
| ÖĞE | Teknik Parametre | Değer | |
| 1 | Elektrik Derecelendirmesi | 5(2)A/10A/16(3)A/21(8)A 250VAC | |
| 2 | Kontak Direnci | ≤30mΩ Başlangıç değeri | |
| 3 | Yalıtım Direnci | ≥100MΩ (500VDC) | |
| 4 |
Dielektrik Gerilim |
Arasında bağlı olmayan terminaller |
1000V/0.5mA/60S |
|
Terminaller arasında ve metal çerçeve |
3000V/0.5mA/60S | ||
| 5 | Elektrik Ömrü | ≥50000 döngü | |
| 6 | Mekanik Ömür | ≥1000000 döngü | |
| 7 | Çalışma Sıcaklığı | -25~125°C | |
| 8 | Çalışma Frekansı |
elektrik :15 döngü Mekanik: 60 döngü |
|
| 9 | Titreşime Dayanıklı |
Titreşim Frekansı: 10~55HZ; Genlik: 1,5 mm; Üç yön: 1H |
|
| 10 |
Lehim Yeteneği: Daldırılan kısmın %80'inden fazlası lehim ile kaplanacaktır |
Lehimleme Sıcaklığı :235±5°C Daldırma Süresi: 2~3S |
|
| 11 | Lehim Isı Direnci |
Daldırma Lehimleme :260±5°C 5±1S Manuel Lehimleme : 300±5°C 2~3S |
|
| 12 | Güvenlik Onayları | UL、CSA、VDE、ENEC、TUV、CE、KC、CQC | |
| 13 | Test Koşulları |
Ortam Sıcaklığı :20±5°C Bağıl Nem :65±5%RH Hava Basıncı: 86~106KPa |
|
Mikro Switch Özelliği ve Uygulaması

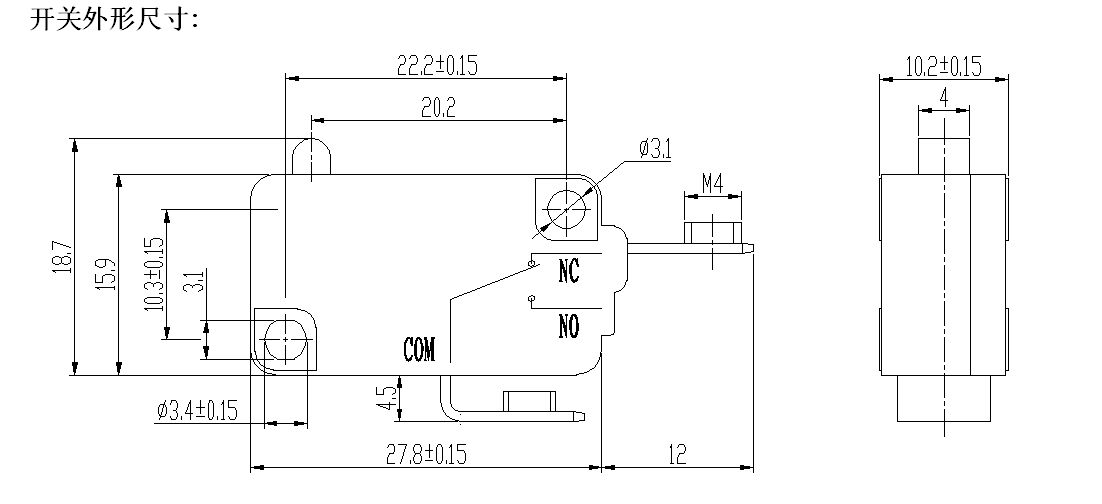

Mikro Anahtar Detayları
